Průběžná vertikální lakovna

Vertikální lakovací linka, jedna z mála v ČR, pro výrobu plotových dílců o délce až 3,3 m je navržena s ohledem na současné trendy v povrchových úpravách a na nejmodernější dostupné technologie. Velkou roli při návrhu linky hrála ekologie provozu a nízké provozní náklady. Celá technologie byla financovaná pomocí dotačního titulu.

1 ze 6

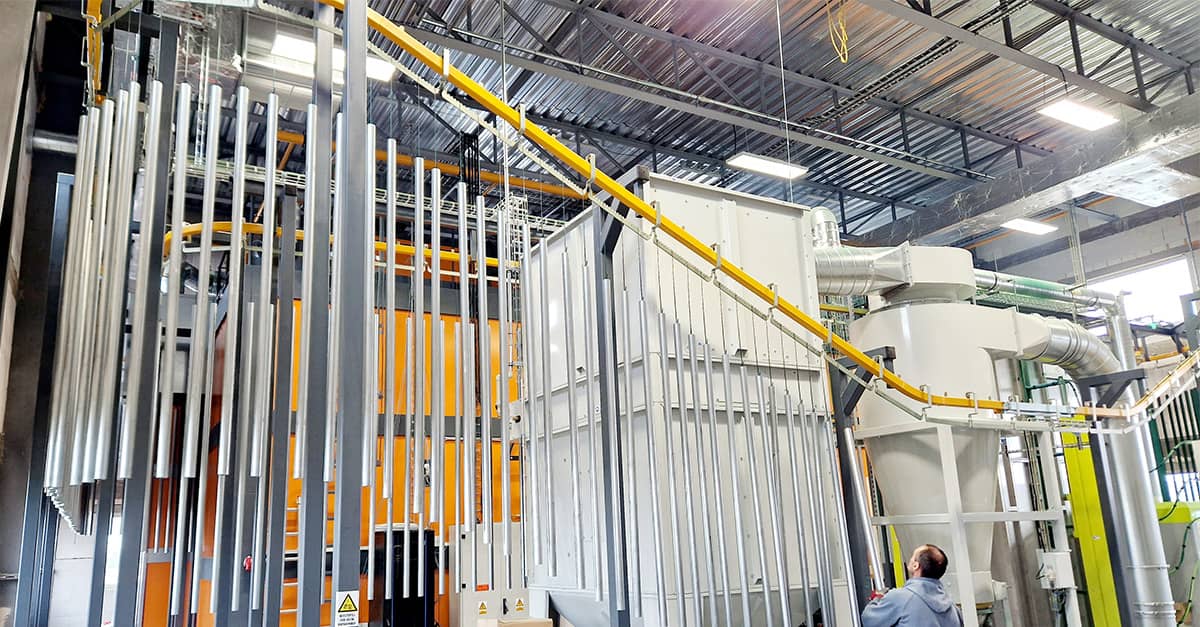

Vertikální zavěšení výrobků

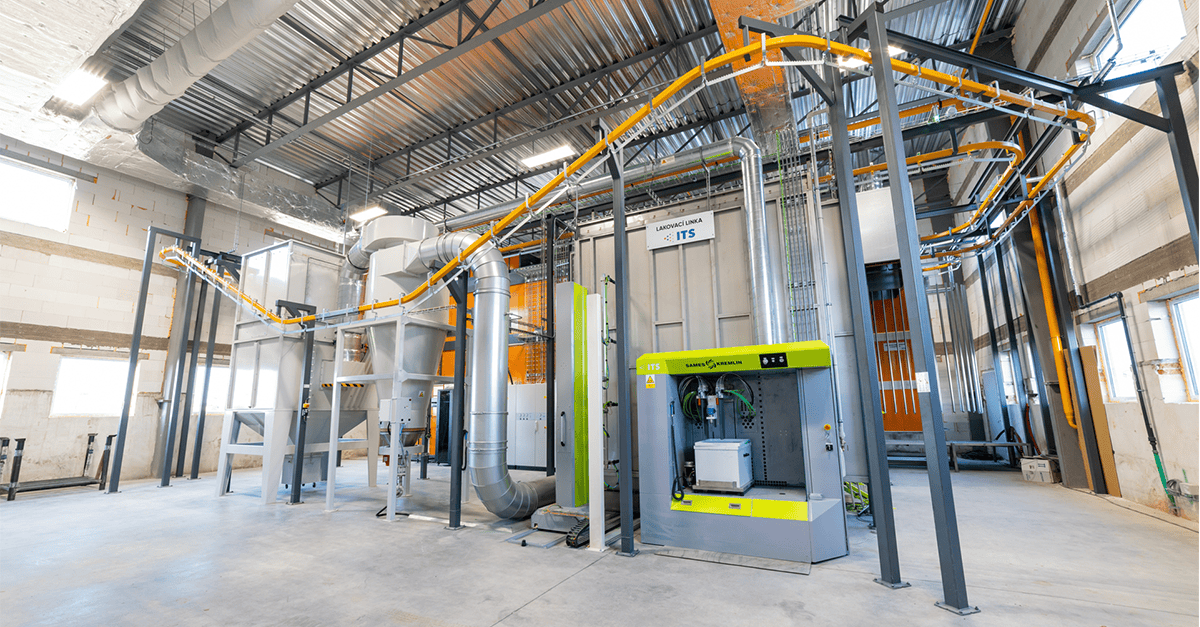

Vertikální lakovácí linka

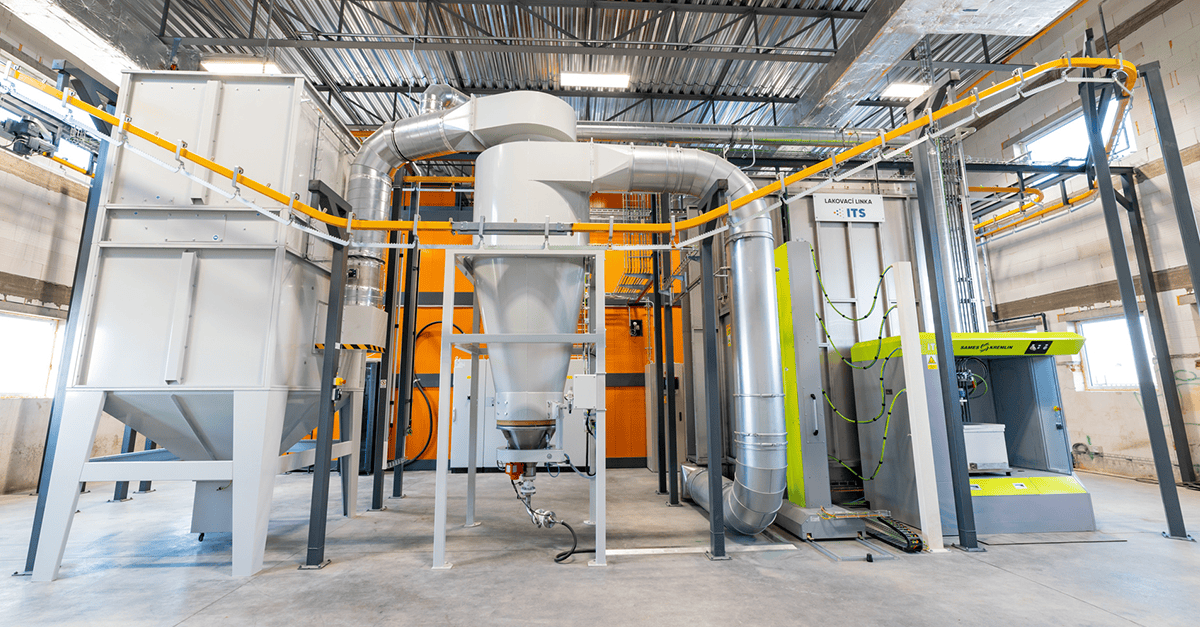

Lakovací kabina s cyklonem a filtrem

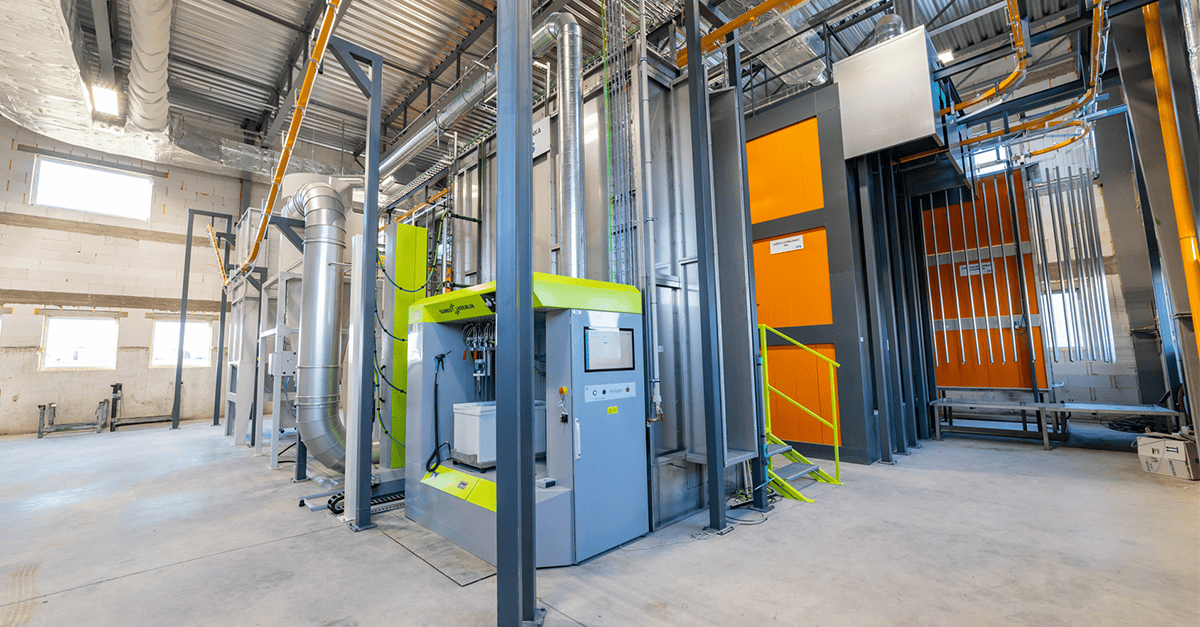

Lakovací linka na plotové dílce

Předúprava

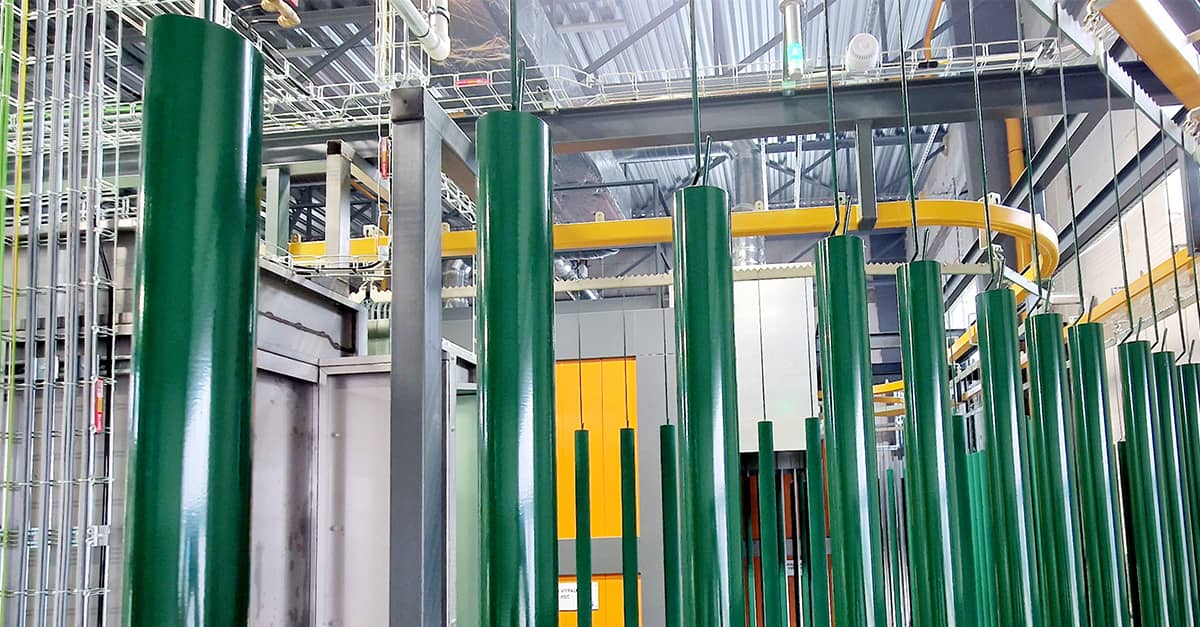

Speciální závěsný systém HangOn

Info o zakázce

Zákazník	PLOTOVÉ CENTRUM KOPEČEK s.r.o.
Rok realizace	2022
Lokalita	Rajhrad (CZ)
Průmyslové odvětví	výroba plotů
Průjezdní profil	200 x 3.300 x 1.000 mm (š x v x d)

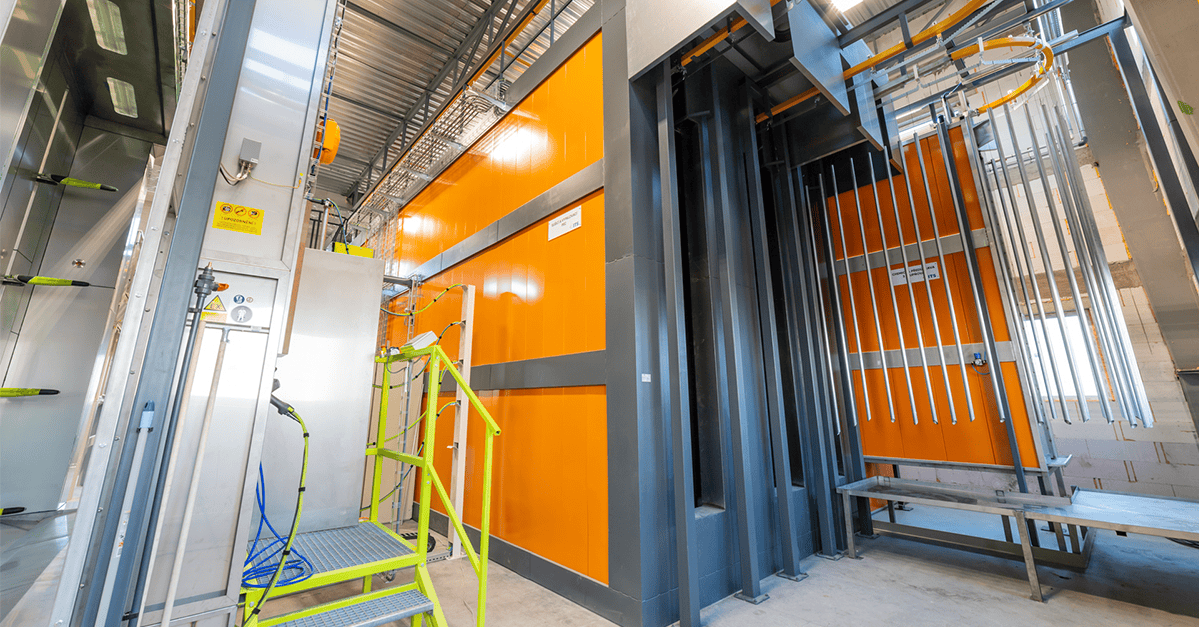

Technologie	Třístupňová chemická předúprava Sušicí pec Vypalovací pec Průběžný podvěsný dopravník Speciální vertikální zavěšovací systém HangOn Nerezová lakovací kabina s externím odsáváním, 1 ks ruční pistole, 8 ks automatických pistolí, 2 ks jednoosých manipulátorů Práškové centrum Cyklón Koncový filtr Automatické hasicí zařízení CO2 pro systém odsávání lakovací kabiny systém řízení HiVision® Complex, ovládání z internetového prohlížeče pomocí HiVision® WebControl, Vzduchotechnická jednotka

Popis zakázky

Jedná se o vertikální lakovnu s mimořádně velkou kapacitou nalakovaných dílů. Na dopravníku je každých 15 cm navěšený plotový sloupek o ploše 0,5 m². Při výšce sloupku a nominální rychlosti dopravníku dokáže tato linka nalakovat při třísměnném provozu 1 188 000 m²/rok. Díky vhodně zvoleným rádiusům dopravníku si technologie poradí i s vjezdovými branami o délce 2 m.

Prášková lakovna byla pořízena na dotační titul „úspora energie“ s použitím nejvhodnějšího typu ohřevu pecí a lázní s rekuperací tepla.
